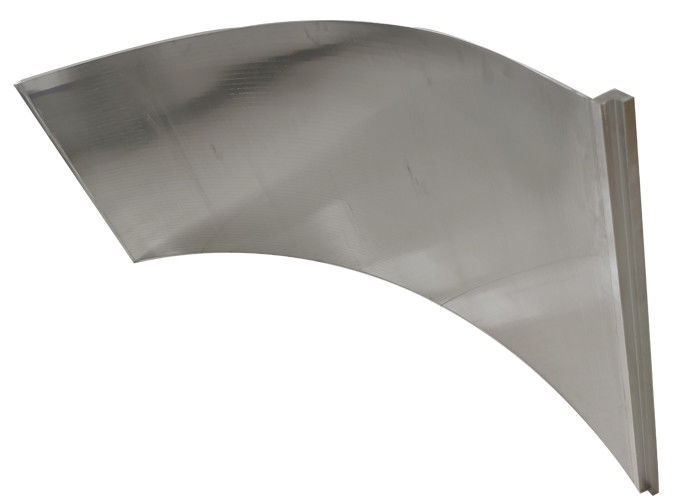

Écran de fil statique de profil de courbure de l'eau et du tamis 304L de traitement effluent

Pour l'écran de fil statique de cale de courbure de l'eau et de tamis de traitement effluent

Description d'écran de fil de cale

L'écran de fil statique de cale de courbure de tamis a également appelé les tamis incurvés,

Il est divisé en deux types : tamis incurvés par pression et tamis incurvés par gravité.

Traitement du principe et de la structure :

L'écran incurvé par pression est un écran efficace qui se fonde sur le matériel humide de pression pour examiner.

Il se compose d'une surface d'écran, d'une boîte d'écran, d'un dispositif de alimentation et d'un débouché.

La surface d'écran est la composante clé de l'écran incurvé par pression.

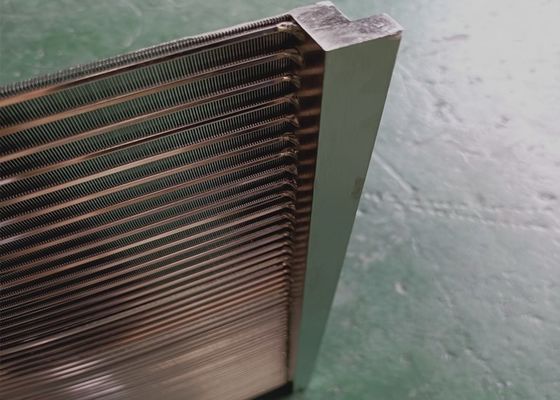

Il est assemblé par les barres en forme de tamis de tamis d'acier inoxydable.

Lors du fonctionnement, le matériel humide est pulvérisé du bec sous la pression de 0.2-0.4Mpa.

Les bandes triangulaires de cale de tamis forment une lame de couteau pour érafler le matériel dans une couche mince, de sorte que l'eau

et des matériaux fins sont également dispersés.

Le soi-disant effet « de éraflure » est de rendre le matériel facile à classifier, et la surface entière d'écran est

autonettoyant.

Le matériel examiné est déchargé du débouché de scories, et le matériel examiné écrit le débouché de boue.

Paramètres d'optimisation du traitement d'écran de fil de cale :

1. L'angle d'arc de la surface d'écran : 120° ou arc choisi

2. Largeur d'écran : 50um, 75um, 100um, 150um, 200um

3. Capacité de manipulation matérielle : 34~46m3/h4, pression de alimentation : 0.2~0.4MPa

5. Largeur d'écran : 585mm, 710mm, 825mm

rayon de l'arc 6.The de la surface d'écran : 762mm

7. La surface d'écran peut être employée dans les deux directions et a une longue durée de vie.

Nom	Écran de fil statique de cale de courbure de tamis
Couleur	La couleur argentée d'acier inoxydable ou peut être accroding adapté aux besoins du client à   La demande spécifique du client
Fil de cale	0.5x1.5, 0.75x1.5, 1x2,1.5x2.5, 2x3,2x4,3x5, etc.
Appui Rod	1.5x2.5, 2x3,3x5,4x7,5x8, etc.,
Matériel	Acier inoxydable 304 304L 316 316L ou comme demande du client
Vue	Aucune vue ou « L » le type cadre, vue ordinaire, cadre de 5x10mm, etc. adaptés aux besoins du client n'est disponible
Taille d'arc	10mm, 15mm, 20mm, 50mm ou dépendre de vous taille de panneau d'écran.



Caractéristiques d'écran de fil de cale :



coûts de l'équipement 1.Reduced et de l'installation

coûts de maintenance 2.Low

débit 3.Better et enlèvement plus fin de fibre

étendue des applications 4.Wide

la vie de l'écran 5.Longer

6.Slot grandeur la classe de 25um à 20mm

7.Made avec l'acier inoxydable 300series



Facteurs d'écran de fil de cale affectant examinant l'efficacité :



1. La taille de la pression de alimentation.

La pression d'alimentation devrait être 0.2~0.4MPa. Plus la pression est haute, plus l'efficacité examinante est haute,

et plus la pression est inférieure, plus l'efficacité examinante est inférieure.

2. La surface d'arc du bec et du tamis devrait être tangente. Si l'exactitude d'installation est trop pauvre,

il ne sera pas possible de produire l'effet de coupure, ainsi la surface d'écran ne pourra pas examiner

le matériel, ou le mouvement du matériel est bloqué et la direction du mouvement est changée.

Actuellement, la surface d'écran perdra également la fonction d'examiner le matériel.

3. L'effet du processus de meulage fin avant le tamis :

il ne peut pas être rectifié trop très bien, autrement les particules au sol de scories entreront dans le lait d'amidon ainsi que

les granules d'amidon, qui augmenteront le contenu de scories dans le lait d'amidon.
